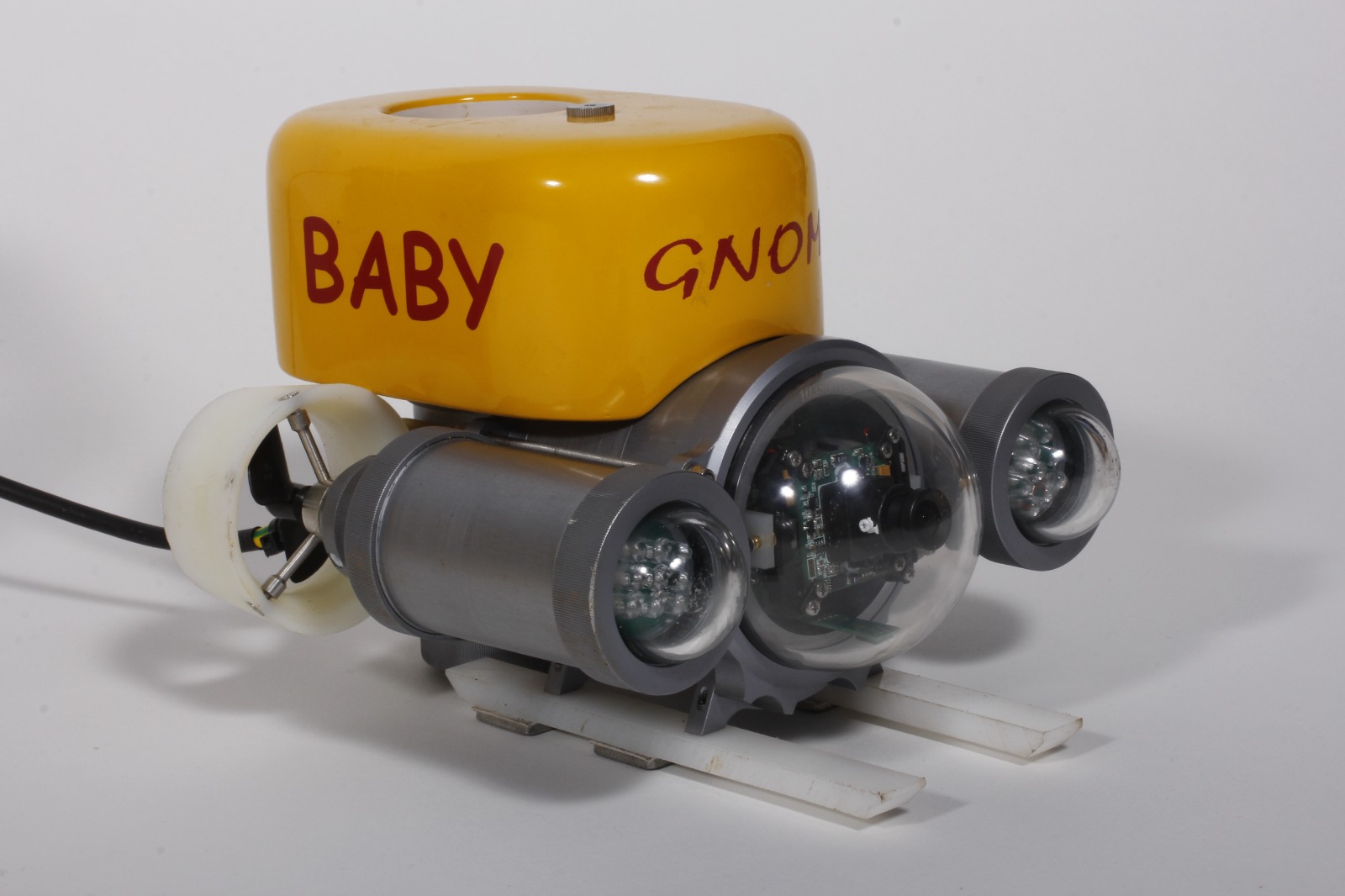

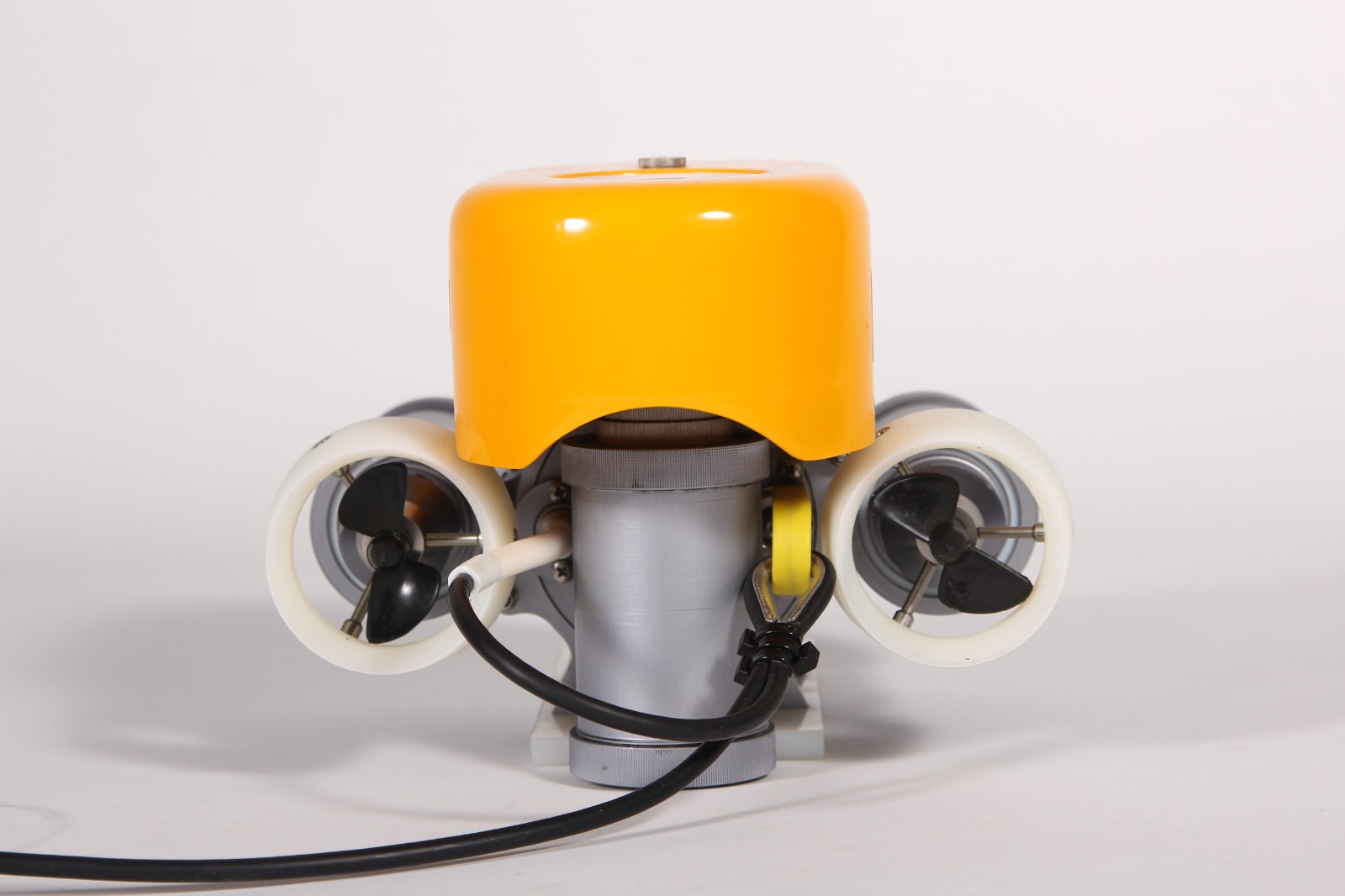

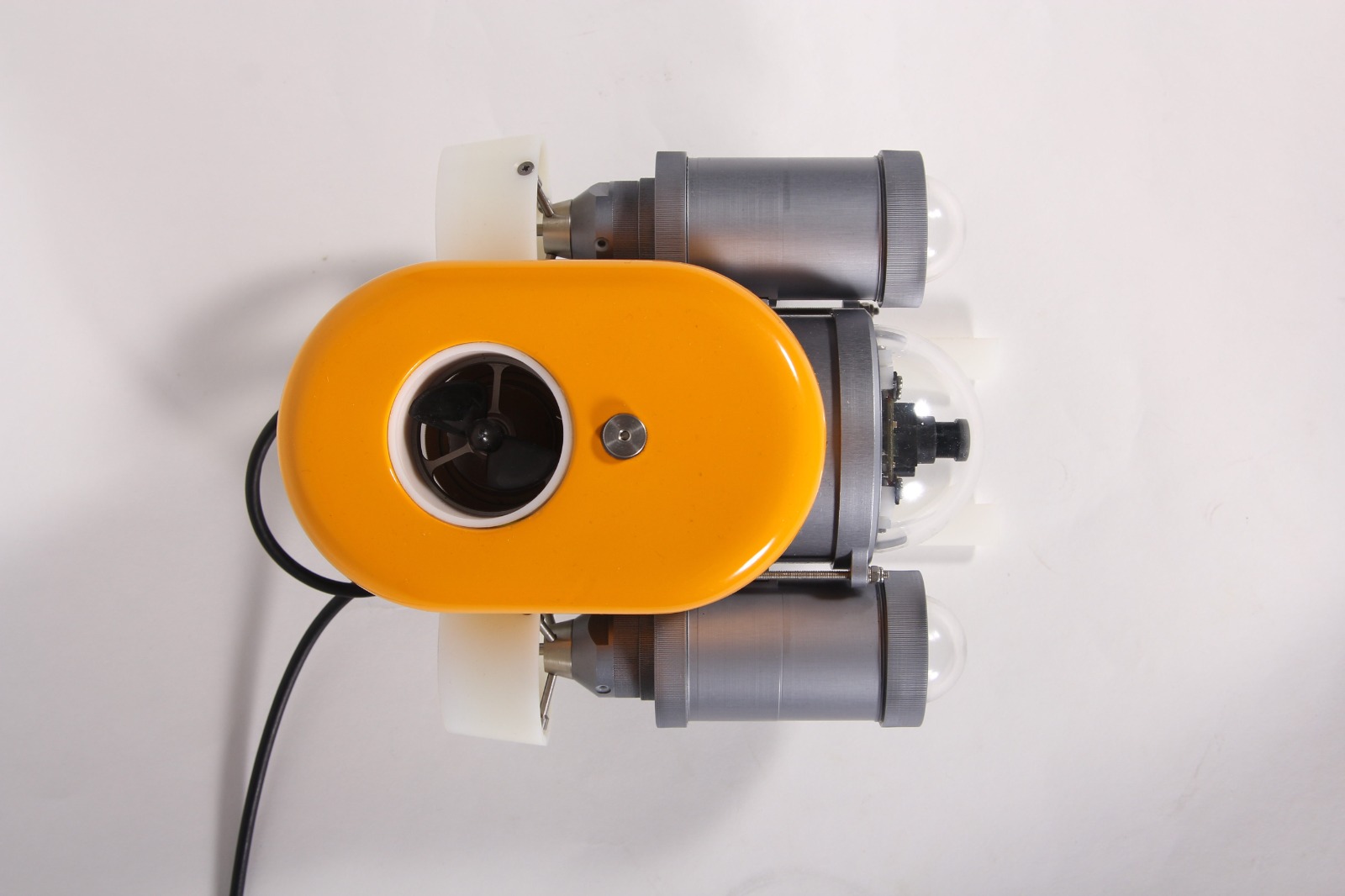

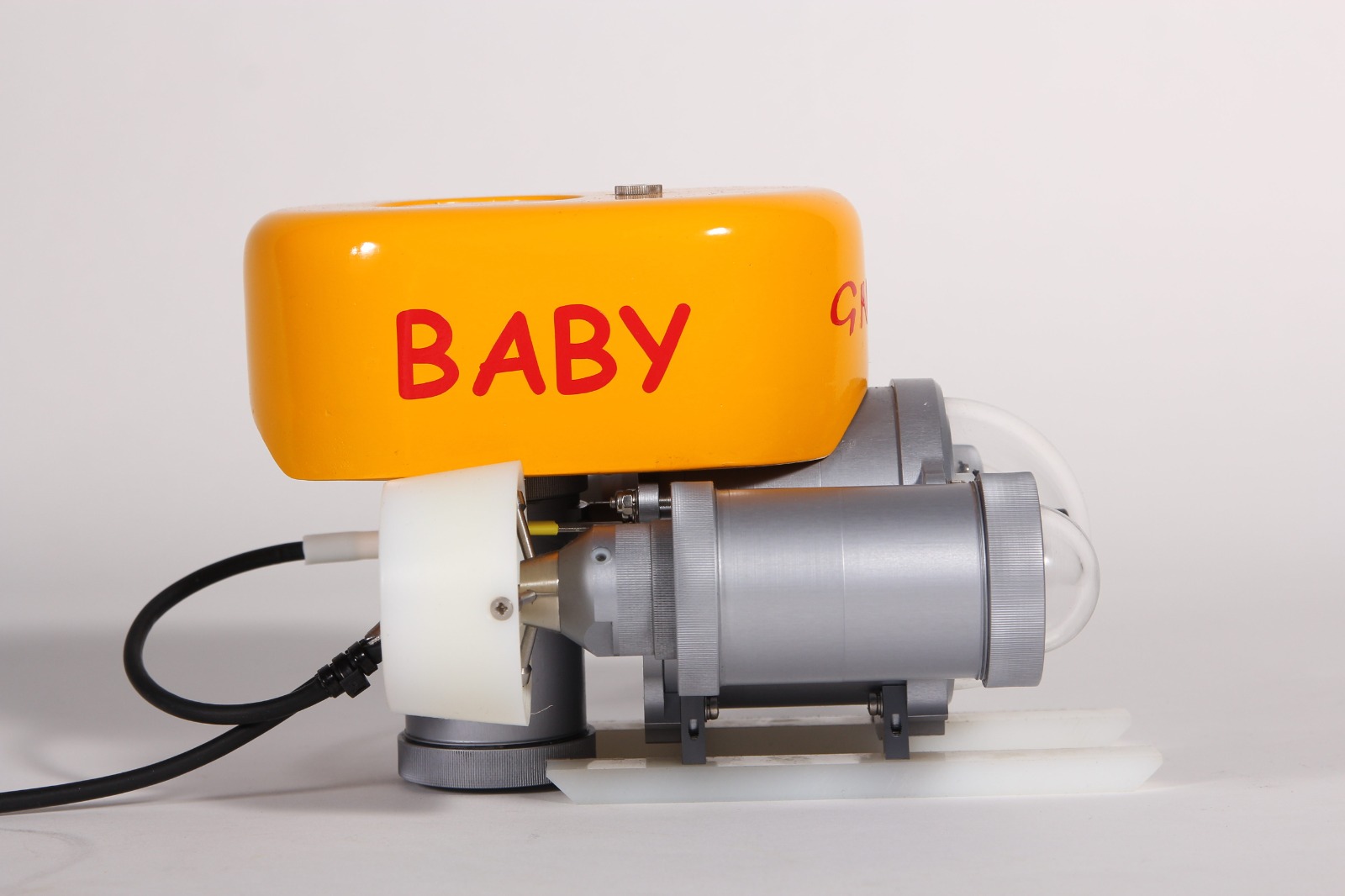

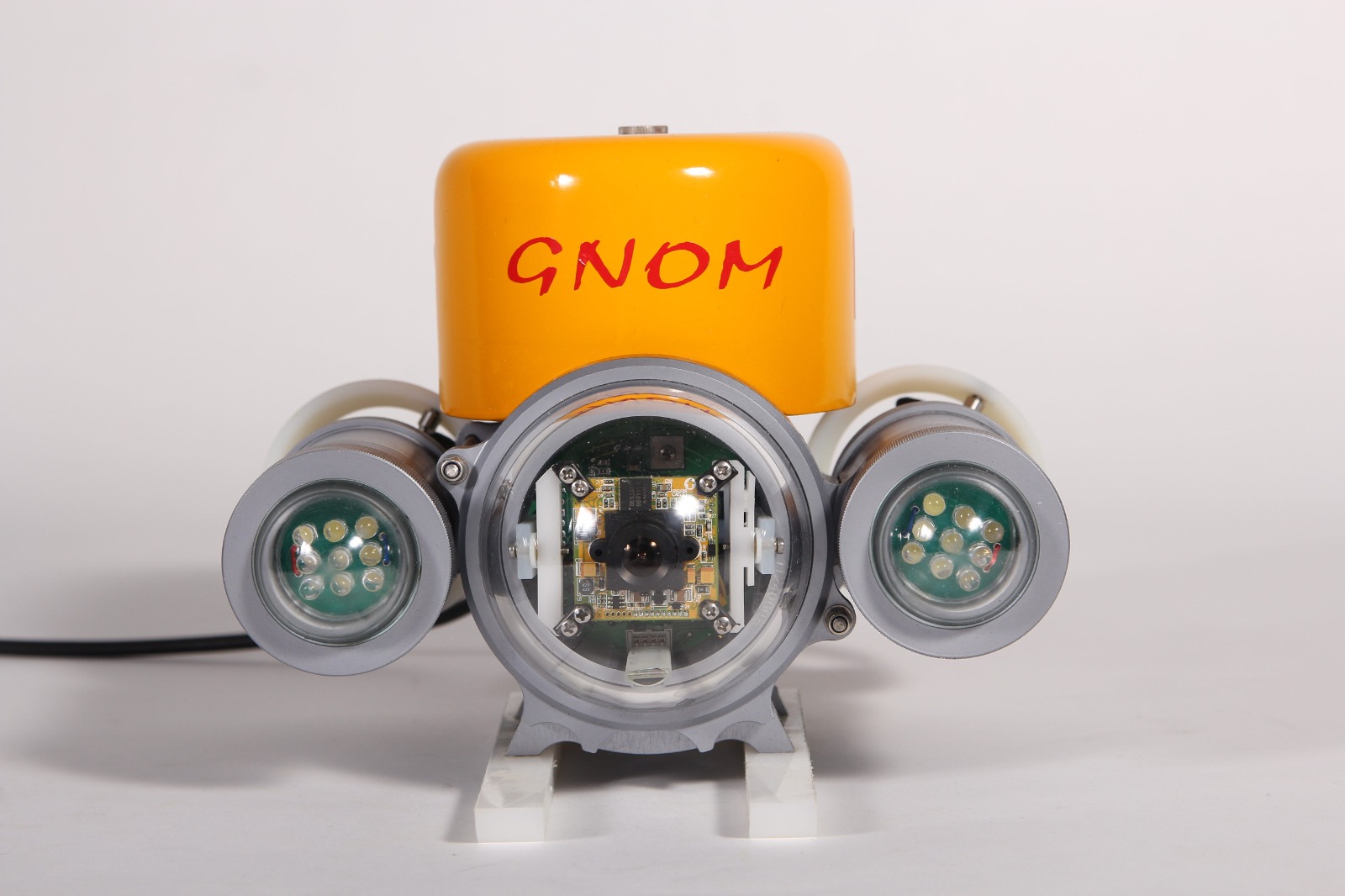

ТНПА ГНОМ Микро
Максимально компактный и простой "ГНОМ Микро" предназначен для широкого круга пользователей.
Технические характеристики
ГНОМ Микро М-3-150-01
ПОДВОДНЫЙ МОДУЛЬ |
|
| Максимальная рабочая глубина | до 150 м |
| Размеры (ДxШxВ) | 360 мм x 180 мм x 200 мм |
| Вес системы на воздухе / Общий вес | 3 кг / 15 кг |
| Двигатели | 3 двигателя постоянного тока Горизонтальные: 2x двигателя, 24 В 10 Вт Вертикальные: 1x двигатель, 24 В 10 Вт |
| Крейсерская скорость (вперед) | до 2-х узлов |
| Тяга горизонтальная | 1 кгс |
| Тяга вертикальная | 0.5 кгс |
| Защита подводного модуля | полозья 2 шт. |
КАБЕЛЬ |
|
| Максимальная длина кабеля | 250 м |
| Диаметр кабеля | 4.5 мм |
| Усилие на разрыв | 80 кг |
| Вес на воздухе | 3 кг/100 м |
| Вес в пресной воде | нейтральная плавучесть |
| Тип | ультра-тонкий гибкий коаксиальный кабель с кевларовой защитой |
| Максимальная рабочая нагрузка | 30 кг |
КАМЕРА |
|
| Модель | Sony Super HAD 2 CCD |
| Разрешение | 700 ТВЛ |
| Матрица | 1/3" Interline Transfer CCD |
| Чувствительность | 0.1 Лк (0.01 - ч/б режим) |
| Объектив | 3.6 мм/F2.0 |
| Управление диафрагмой | авто |
| Фокусировка | авто |
| Угол обзора | 66º |
| Наклон камеры | +/- 50º |
СИСТЕМА ОСВЕЩЕНИЯ |
|
| Источник света | ультра-яркие светодиоды белого света |
| Кол-во светильников | 2x |
| Кол-во светодиодов | 6x |
| Мощность | 0.5 Вт каждый |
| Световой поток | 150 люмен |
| Угол расхождения света | 105º каждый |
| Цветовая температура | 5600-6000º Кельвин |
| Управление | переменная интенсивность |
НАВИГАЦИОННАЯ СИСТЕМА |
|
| Датчики | компас и датчик глубины |
| Телетекст | да |
| Режим автокурса | да |
| Режим автоглубины | да |
| Рысканье по курсе | +/-3º |
| Точность компаса | 0.5º |
| Точность датчика глубины | 1% F.S. |
БЕРЕГОВАЯ СТАНЦИЯ |
|
| Источник питания | 100-240 В @ 200 Вт, 60-50 Гц |
| Рекомендуемое входное напряжение | 220 В |
| Выходное напряжение | 48 В |
| Максимальная мощность | 100 Вт |
| Дисплей | нет |
| Панель управления | нет |
| OSD | да |
| Управление | джойстик |
| Видеорегистратор | опционально |
БЕРЕГОВАЯ СТАНЦИЯ |
|
| Максимальная мощность | 200 Вт |
| Дисплей | 15" ЖК |
| Защита | система упакована в высококачественные водонепроницаемые кейсы |
Состав системы М-3-150-01 (базовый комплект)
- Подводный аппарат «ГНОМ Микро» (рабочая глубина до 150 м)
- 3 движителя (2 горизонтальных, 1 вертикальный)
- Цветная видеокамера с сервоприводом наклона видеокамеры
- Осветители
- Цифровой компас
- Датчик глубины
- Кабель-связка, 70 м.
- Надводный блок управления/питания 220В
- Джойстик
- Соединительные кабели
- Интеграция комплекта оборудования в 2 ударопрочных, влагозащищенных кейса (опция)
- Ремкомплект
- Инструкция по эксплуатации
Гарантия на комплект оборудования — 2 года, за исключением кабеля-связки и гребных винтов.
Срок изготовления от 2 до 6 недель.
Применяется в отраслях:
- Дайвинг,
- Рыбное хозяйство,
- Инспекция судов.
Дополнительное оборудование:
- Специализированная катушка оригинальной разработки. Длина кабеля до 500 м., 6 мм.
- Привод наклона
- Интеграция в кейс с блоком управления ЖК телевизора 15" или ЖК монитора 15" вместе с компьютером для регистрации и обработки данных.

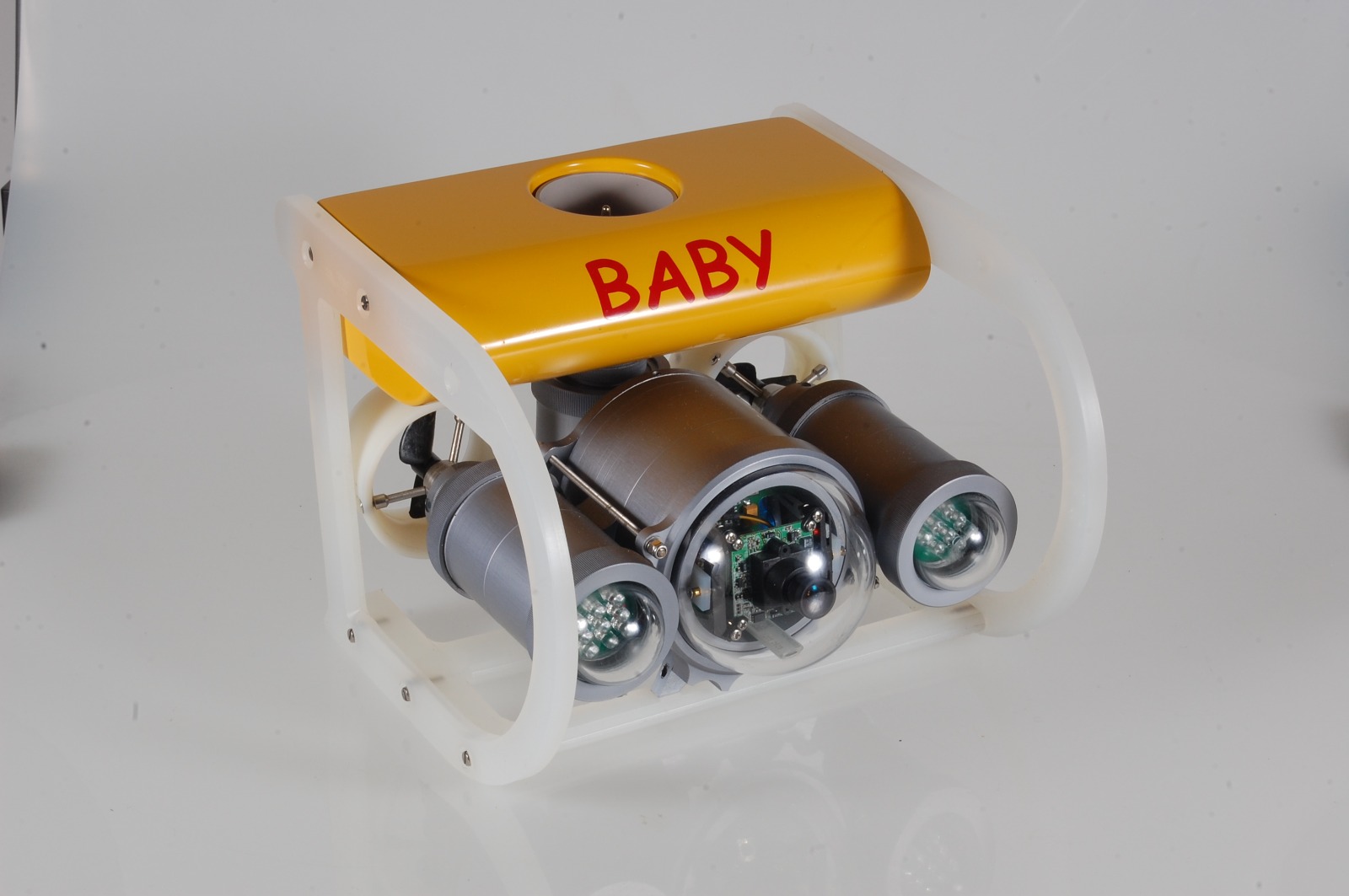

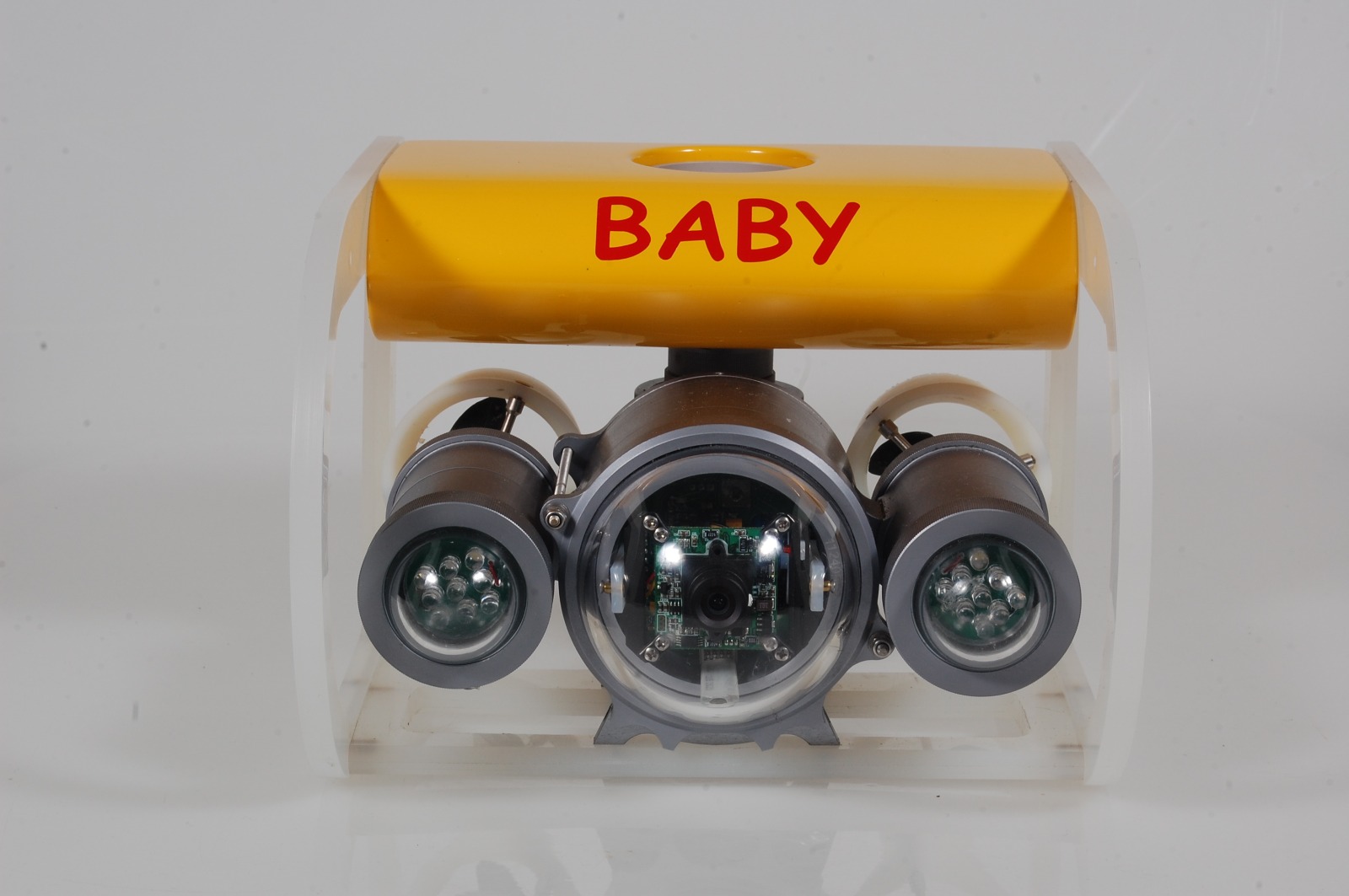

- Рама защищает подводный модуль от повреждений, снижает вероятность зацепа, повышает устойчивость аппарата по курсу, а также служит базой для установки дополнительного оборудования.
- Уникальный сверхтонкий подводный кабель нейтральной плавучести. Высокочастотный коаксиальный кабель в кевларовой оплетке и с дополнительной герметичной оболочкой. Усилие на разрыв - 100 кг.
- Счетчик кабеля
